为什么需要 Memory Region
首先这是一块内存，且该内存主要用于RDMA 收发数据的通信场景，实际上RDMA 硬件绕过了操作系统内核直接访问这块内存。因此需要解决如下问题：
- 安全性和权限隔离：控制对本地、远程内存的读写，原子操作权限。Memory Region 提供秘钥机制，保存，验证由 HCA 硬件生成的本地、远程访问秘钥。
- 物理地址映射：将进程虚拟地址 VA 转化为 HCA 硬件可访问的IOVA、PV。 即 Memory Region MTT（Memory Translation Table）机制。
- 物理地址管理：要确保这块用于硬件读写的内存，不能被操作系统回收释放，换页，因此需要对物理页进行锁页。
- 总结：Memory Region 为后续的所有的内存操作提供条件。
如何使用
ibverbs api:
struct ibv_mr *ibv_reg_mr(struct ibv_pd *pd, void *addr, size_t length, enum ibv_access_flags access);
- pd 指定注册内存域所在的保护域
- addr length 进程虚拟地址和长度
- access 访问权限
- IBV_ACCESS_LOCAL_WRITE
- IBV_ACCESS_REMOTE_WRITE
- IBV_ACCESS_REMOTE_READ
- IBV_ACCESS_REMOTE_ATOMIC
- IBV_ACCESS_MW_BIND
- 进程的任何虚拟地址都是可以注册的，例如：
- Local memory (either variable or array)
- Global memory (either variable or array)
- Dynamically allocated memory (using malloc() or mmap())
- Shared memory
- Addresses from the text segment
- 该函数执行存在耗时，不适合在快速转发的数据平面使用
核心实现
-

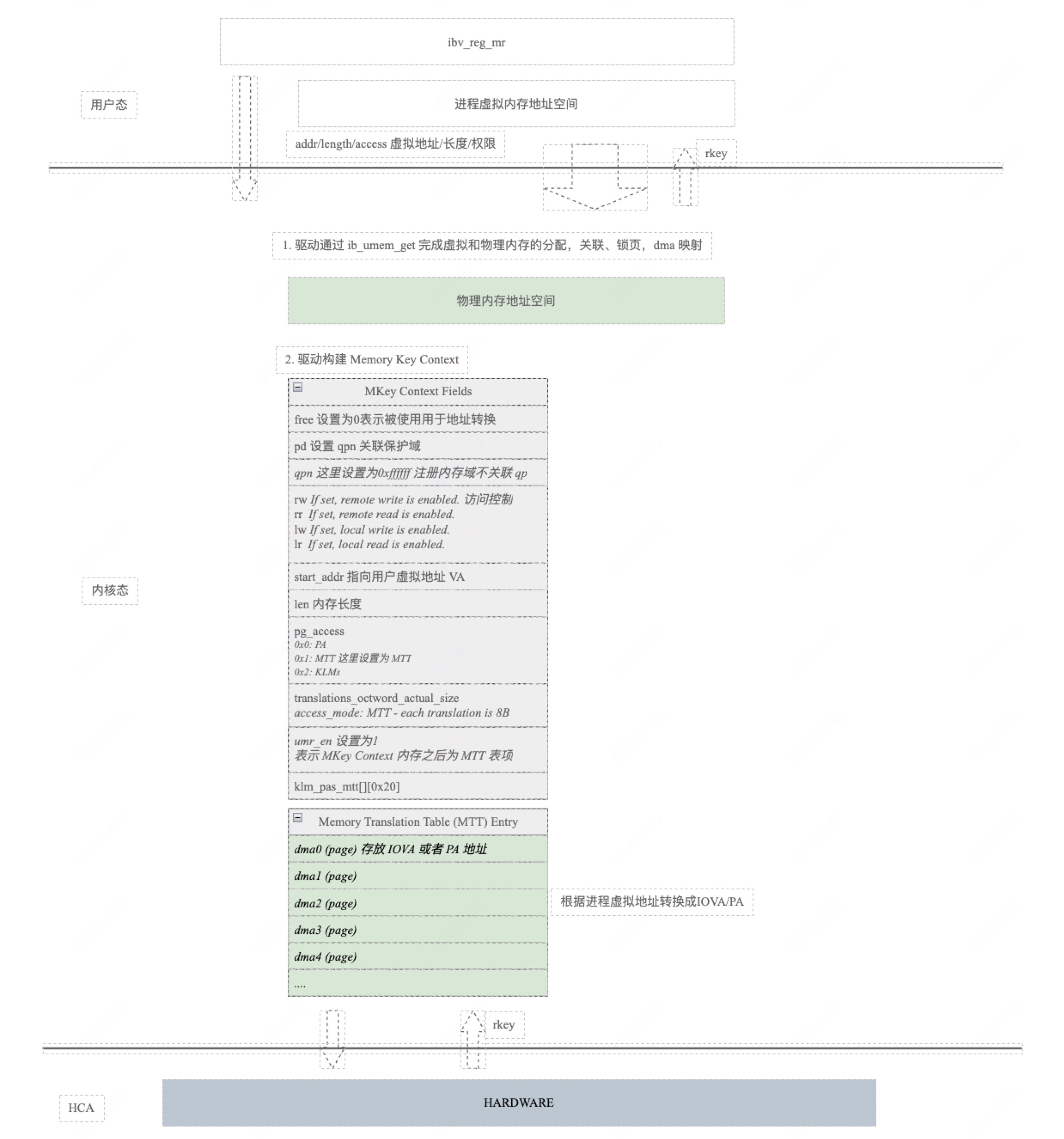

ibv_reg_mr 最终调用到 HCA ib_device_ops.reg_user_mr
struct ib_device_ops mlx5_ib_dev_ops = { .reg_user_mr = mlx5_ib_reg_user_mr, }; mlx5_ib_reg_user_mr ... umem = ib_umem_get(&dev->ib_dev, start, length, access_flags); return create_real_mr(pd, umem, iova, access_flags); reg_create // 填充 MTT mlx5_ib_populate_pas(...) // 填写 MKey Context MLX5_SET(mkc, mkc, free, !populate); MLX5_SET(mkc, mkc, access_mode_1_0, access_mode); MLX5_SET(mkc, mkc, umr_en, 1); MLX5_SET64(mkc, mkc, len, umem->length); MLX5_SET(mkc, mkc, translations_octword_size, MLX5_SET(mkc, mkc, log_page_size, mr->page_shift); ... -
mlx5_ib_reg_user_mr 函数主要完成：
- ib_umem_get - pin and dma map userspace memory.
- 注册内存区域，创建填写 VA to IOVA/PA 映射表 MTT
- 创建 ib_mr，其中 lkey 为由硬件生成本地访问密钥
-
ib_umem_get
- pin_user_pages 锁页防止换页（该函数遍历页表触发缺页异常、分配物理内存）
- ib_dma_map_sgtable 物理页和 iommu 地址映射

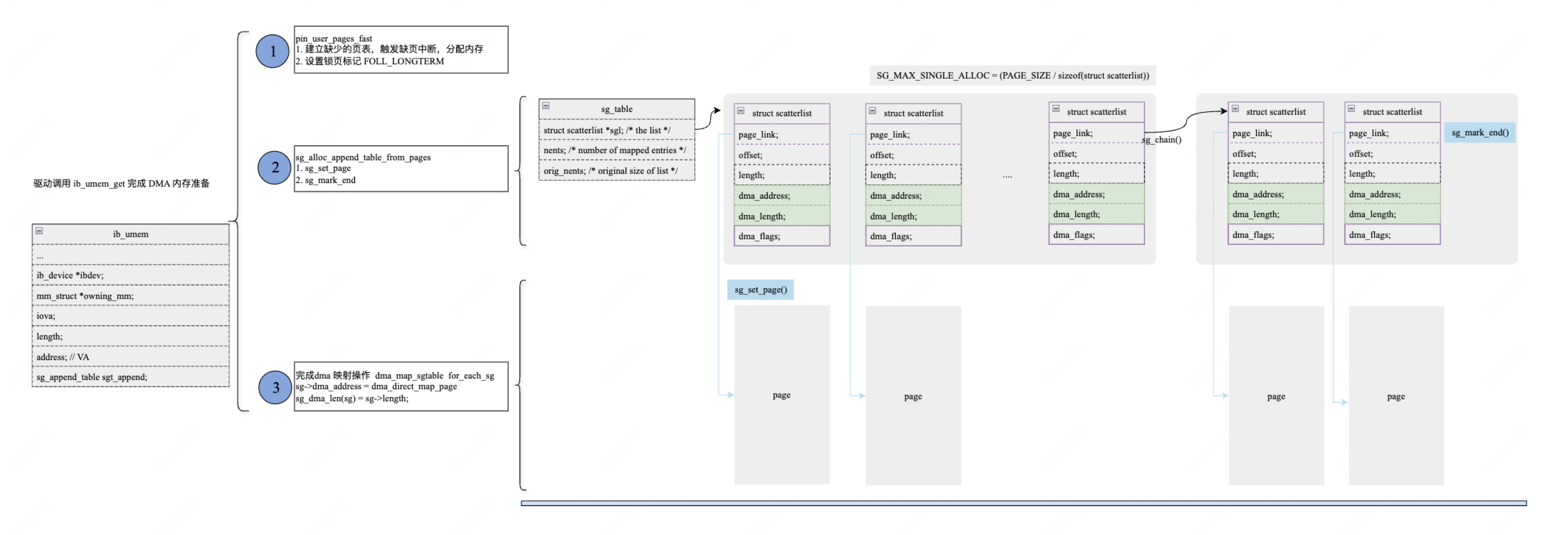

- 映射的组织图如下：
-
reg_create

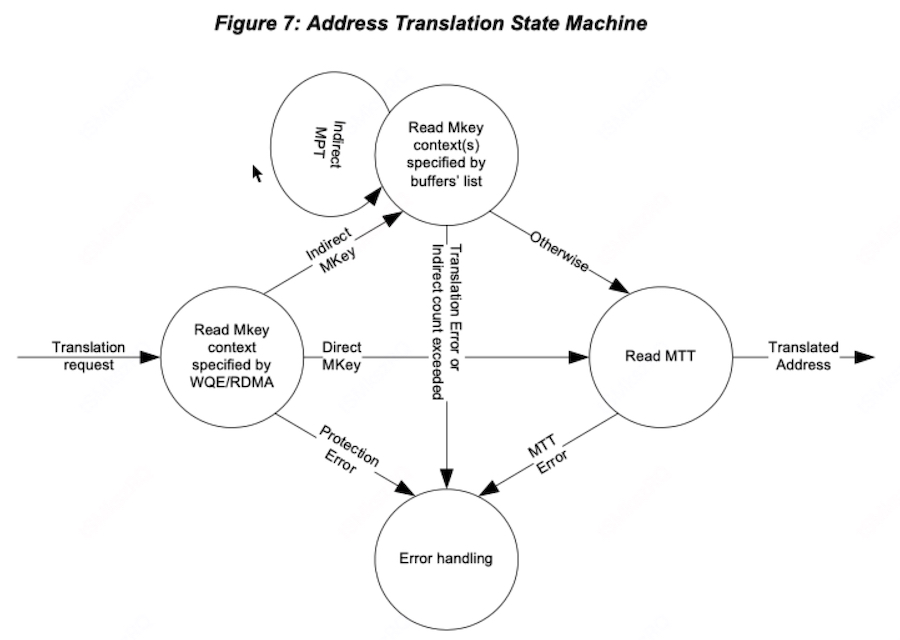

- 构建 MKey Context 并发送到 HCA。MKey Context 详细描述了 VA 信息、MTT 属性以及可以翻译成 IOVA/PA 的 MTT 表
- 返回硬件生成的 lkey, rkey
-

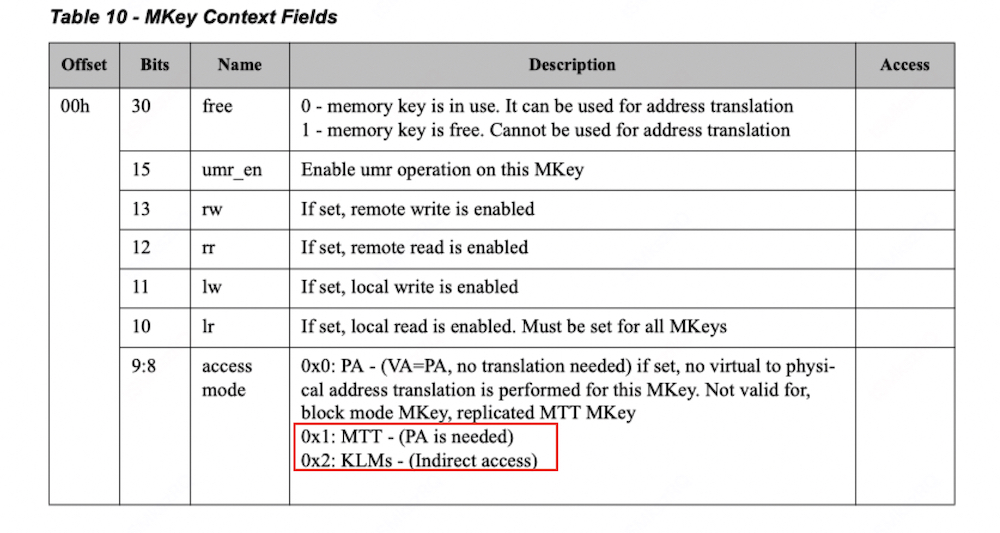

MLX5_IB_UPD_XLT_ENABLE
- 是否启用硬件网卡对内存地址转换表（如MTT表或间接表）的动态更新能力（动态更新而非删除再创建memory region mtt）
- Mellanox MTT/MKey 硬件配置

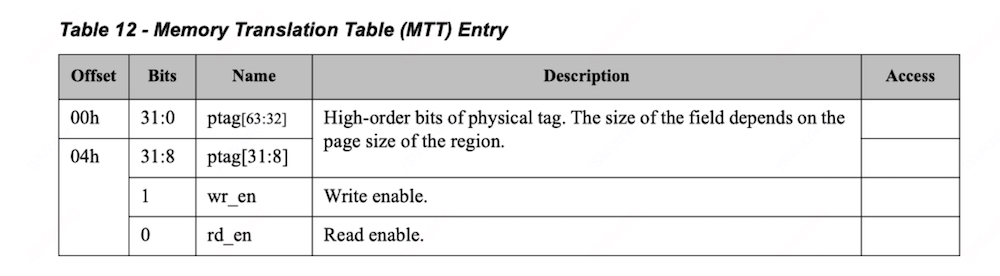

MTT
- IOMMU 关系：系统启用IOMMU的情况下，MTT 表存储的是IOVA，IOMMU 完成 IOVA 到 PA的转化。若未启用IOMMU，MTT表直接存储物理地址
- Mellanox HCA 硬件: 在注册内存域的场景使用的 Direct MKey
思考
-
Memory Region 锁页
- 如果不把进程VA对应物理地址锁页，那么在系统内存资源紧张时，这块物理内存很容易被回收掉。此后如果执行DMA写操作，那么极大可能会写到其他进程空间或者系统内存空间，导致系统不可用。
- Memory Region 内存是长期的并且是重复使用的，因此长期通信的过程，锁页也是一种性能的考虑。
-
内核协议栈
- 内核协议栈负责具体的数据包收发，接收流程一般使用 dev_alloc_pages，发送流程 skb_page_frag_refill alloc_pages
- MIGRATE_UNMOVABLE 内存不会被回收
-
用户态协议栈 收发数据是否需要锁页？
- 如果基于 DPDK 实现的用户态协议栈，且使用的默认大页内存，则不需要锁页，大页不支持swap。
- 如果 DPDK 配置小页申请内存，则需要考虑锁页。
