Linux 内核 RAS 原理剖析与实践案例

最后更新: 2026-03-26, 作者: 王洪磊

业务背景与挑战

在大规模分布式 AI 模型训练场景中，训练任务往往横跨数千台服务器，涉及海量计算、通信与存储资源，系统复杂度极高，硬件故障发生概率显著增加。一旦单机故障未被及时发现，常引发级联效应，导致整个训练任务中断或严重减速，造成数小时的资源浪费。

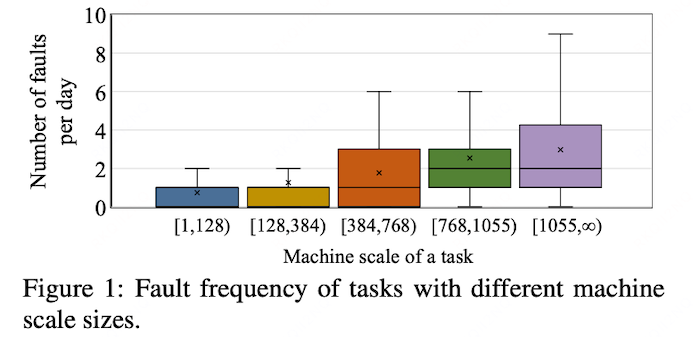

典型故障多源于单机硬件问题（如 CUDA 错误、NVLink 链路异常、内存 ECC 错误等），进而扩散至 NCCL 通信超时或网络中断，影响数百台节点同时空闲。下图展示了常见故障类型、发生频率，以及各类监控指标对故障的覆盖比例：

HUATUO 项目支持监控的硬件故障类型包括：

CPU 及其 L1/L2/L3 Cache、TLB
内存 ECC 错误
PCIe 设备错误
网卡物理链路状态
PFC / RDMA 网络拥塞
ACPI 系统事件
GPU MetaX 相关故障

本文重点剖析 Linux 内核 RAS 相关机制的原理实现，并结合实际案例说明其应用价值。

原理剖析

HUATUO（https://github.com/ccfos/huatuo）基于 Linux 内核的 MCE（Machine Check Exception）和 RAS 框架，通过 eBPF 高效捕获关键硬件事件，并关联设备详细信息。自内核 2.6 版本起，RAS 机制持续演进，引入了大量 tracepoint，支持轻量级、事件驱动的故障监控，足以覆盖绝大多数高频硬件故障场景。同时，HUATUO 还扩展支持网卡物理链路状态及 PFC/RDMA 拥塞监控。

硬件故障分类（以 Intel 处理器为例）

现代 CPU 具备一定程度的硬件故障恢复能力。固件可自动处理可恢复故障；当故障无法自行恢复时，CPU 会将错误信息记录在特定 MSR（Model-Specific Register）中，并通过中断通知操作系统。

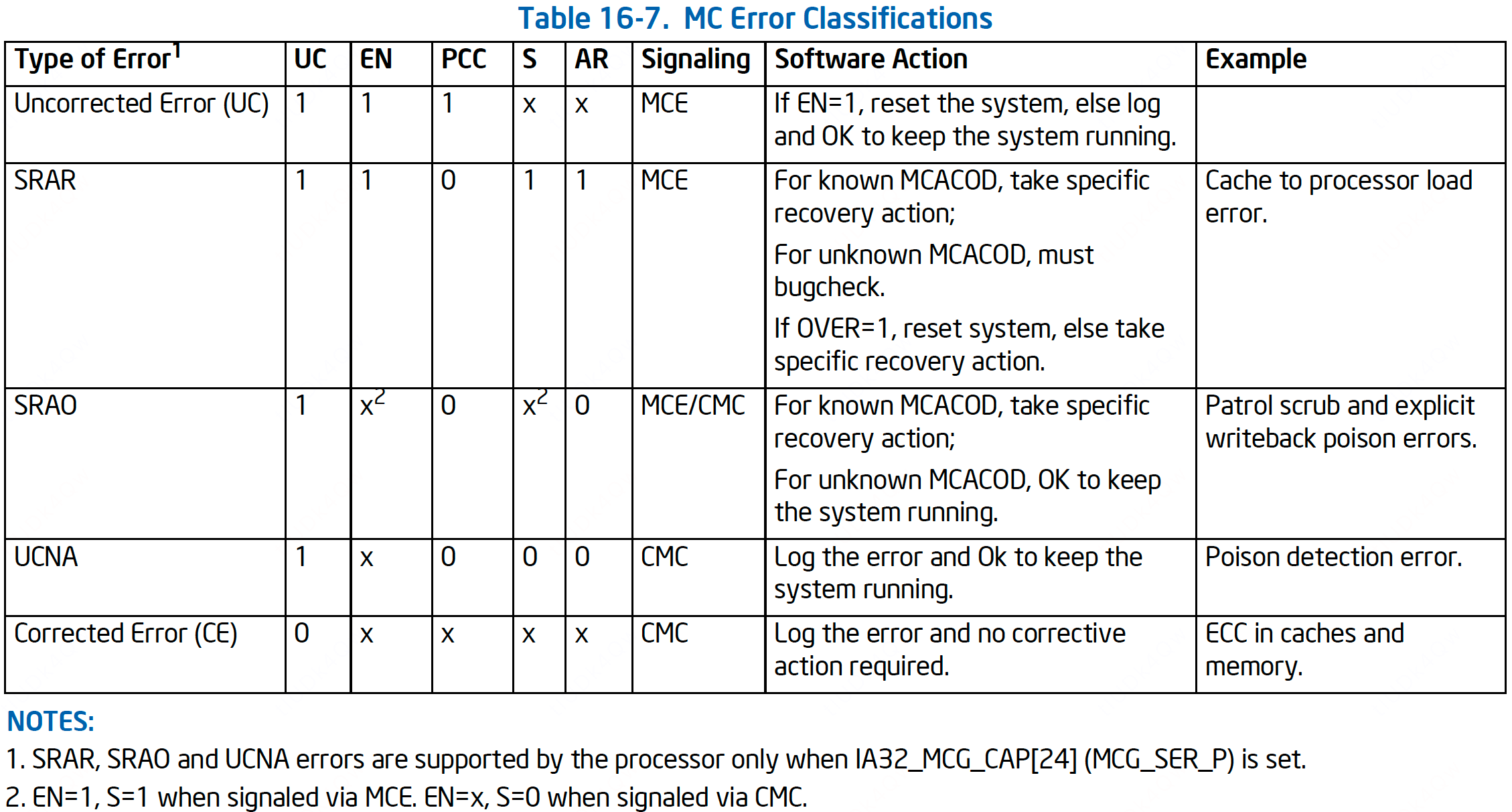

根据 IA32_MCi_STATUS 寄存器的状态，故障主要分为以下几类：

SRAR（Software Recoverable Action Required）：需要软件介入恢复的故障。若影响内核指令或关键数据，可能触发 kernel panic；若仅影响用户态进程，则可通过软件手段恢复。
SRAO（Software Recoverable Action Optional）：可选恢复的故障。通常表示某些内存区域已损坏，但尚未被使用，系统仍可正常工作。MCE 或 CMCI 可上报此类错误，内核可根据 IA32_MCi_MISC 和 IA32_MCi_ADDR 等寄存器信息决定是否执行恢复操作。
UCNA（Uncorrected No Action Required）：无需立即干预的未纠正故障。通过 CMCI 上报，表明系统已出现数据损坏，但处理器状态良好。虽无需立即处理，但大量 UCNA 事件提示潜在系统风险。

Linux 内核的 MCE 机制是硬件故障的核心感知与处理枢纽，而 RAS 框架则负责各类设备的针对性处理。

RAS

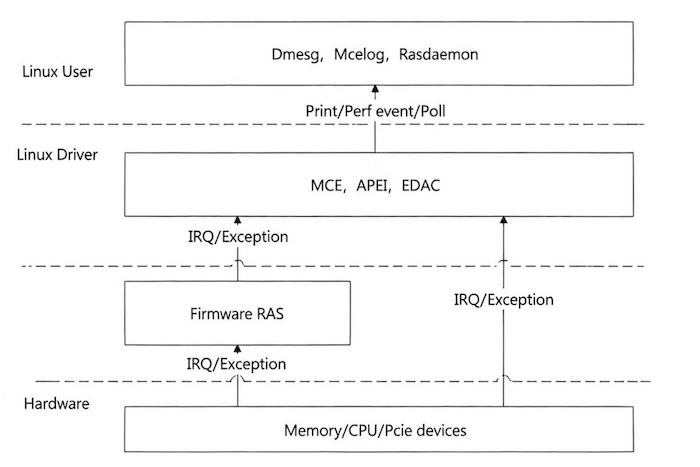

RAS（Reliability, Availability and Serviceability）是 Linux 内核保障系统可靠性的核心架构，主要包含以下子模块：

EDAC（Error Detection And Correction）：负责主流内存控制器的错误检测与纠正。
APEI（ACPI Platform Error Interface）：支持 ACPI 相关的电源、即插即用设备等故障检测。
AER（PCI Express Advanced Error Reporting）：针对 PCIe 设备的增强错误报告。

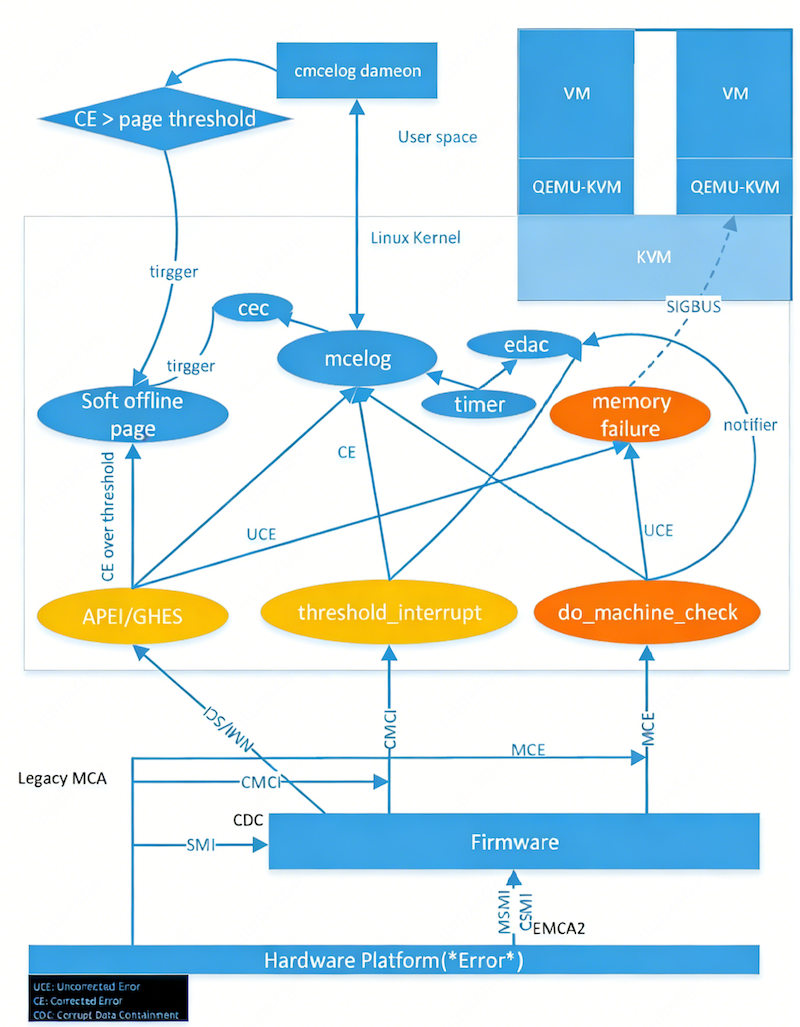

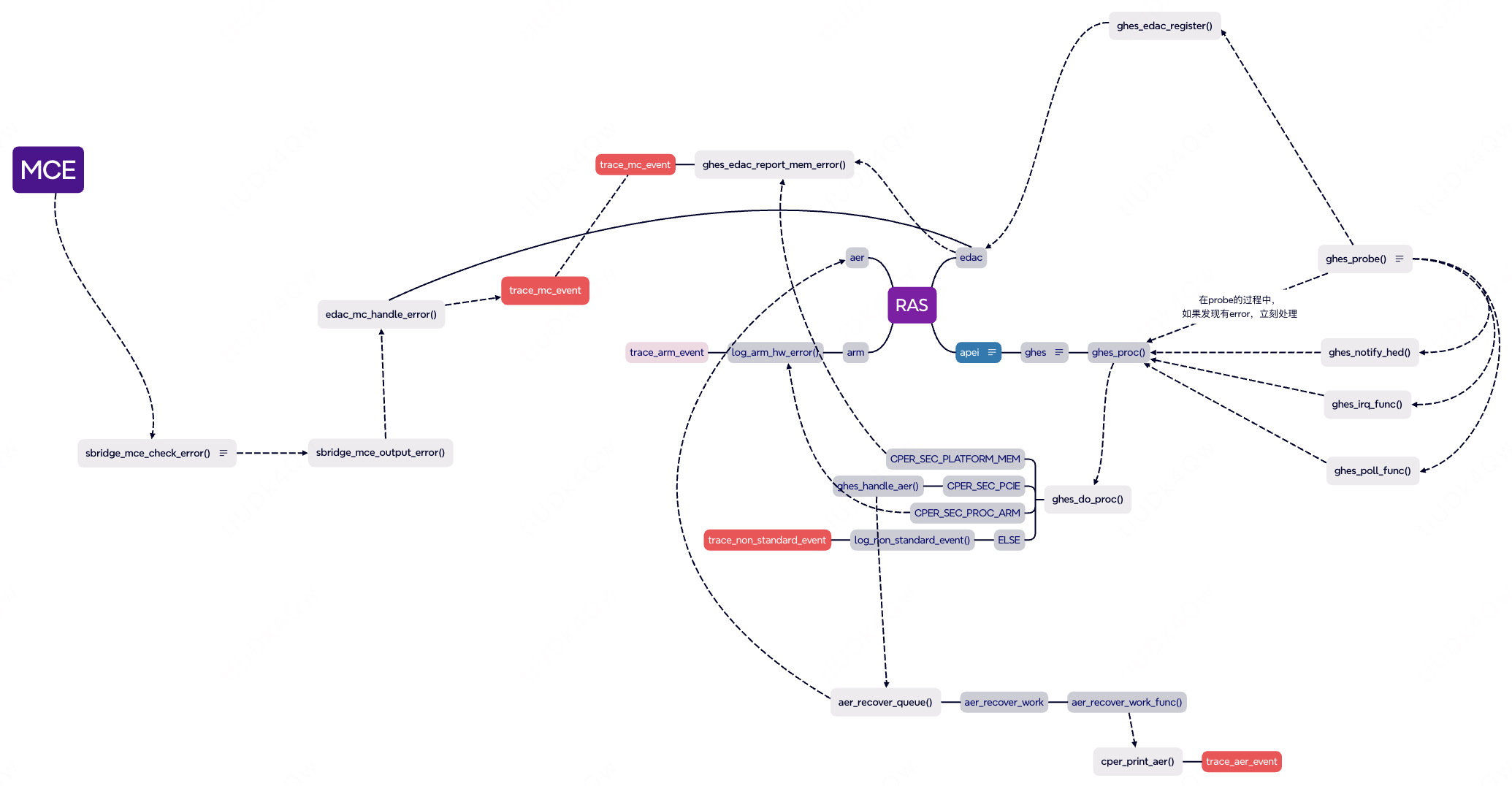

RAS 相关代码在内核中分布较广，下图整理了主要模块间的关系：

MCE 与 RAS 的协同处理流程

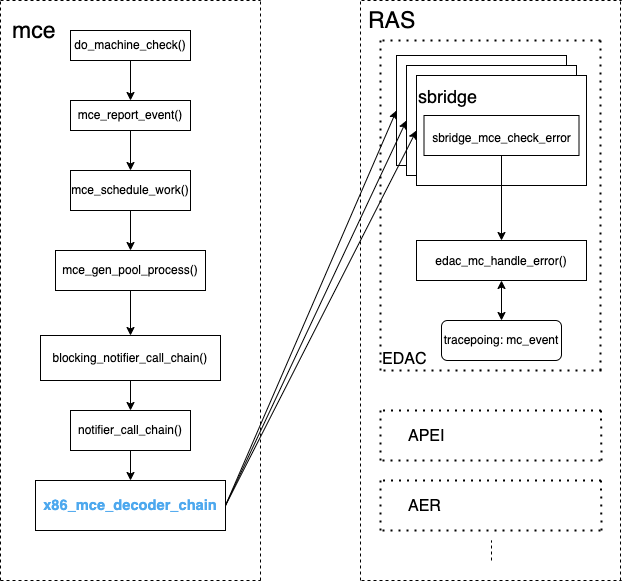

MCE 作为故障感知中枢，大多数硬件错误会先通过 MCE 中断或轮询被捕获。MCE 尝试自主处理部分可纠正错误（如读取 ECC 信息并恢复），同时为不同设备提供注册回调机制。 RAS 支持的设备模块通过向 MCE 框架注册回调函数，将各自的故障信息统一汇总，最终以标准化格式上报用户态。以 Intel Xeon E5-2620 处理器的内存控制器为例（EDAC 模块为 sbridge）：

MCE 处理核心函数为 do_machine_check()，它会遍历 x86_mcd_decoder_chain 中已注册的设备回调。
sbridge 模块注册的回调 sbridge_mce_check_error() 负责处理内存控制器相关的 MCE：
- 判断错误类型（Corrected / Uncorrected / Fatal 等）；
- 识别错误来源（读错误、写错误、地址/命令错误、Scrubbing 错误等）；
- 读取详细错误信息（Error Code、EDRAM Bank、物理地址、Row/Column/Bank 等）。
处理完成后，调用 EDAC 公共函数 edac_mc_handle_error() 进行信息格式化与上报。

edac_mc_handle_error() 中的 tracepoint: mc_event 为上层监控工具提供了可靠的事件源。

PCIe / AER 错误报告机制

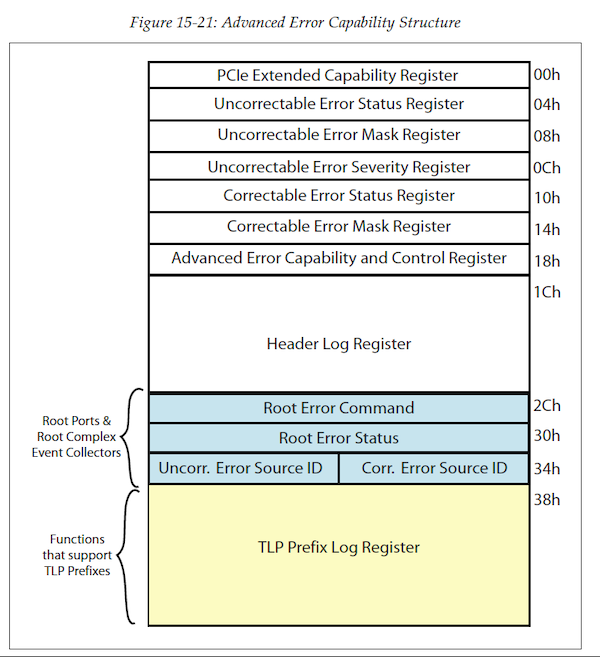

PCIe 规范定义了两种错误报告方式：基础错误报告（所有设备必备）和可选的 AER（Advanced Error Reporting）能力。AER 提供更丰富的寄存器组，用于详细错误定位与分析。

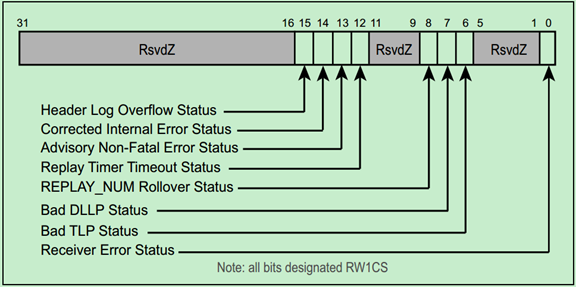

AER 通过状态寄存器记录错误，软件处理后需清除对应 bit 以恢复状态。以下为高级可纠正错误状态寄存器（Correctable Error Status Register）示例，错误发生时硬件自动置位对应 bit，软件写 1 清零：

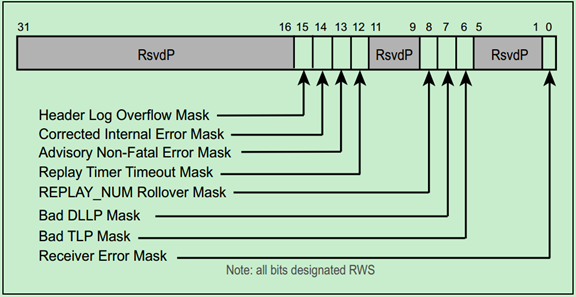

高级可纠正错误屏蔽寄存器（Correctable Error Mask Register）允许软件选择性屏蔽特定错误报告（默认不屏蔽）：

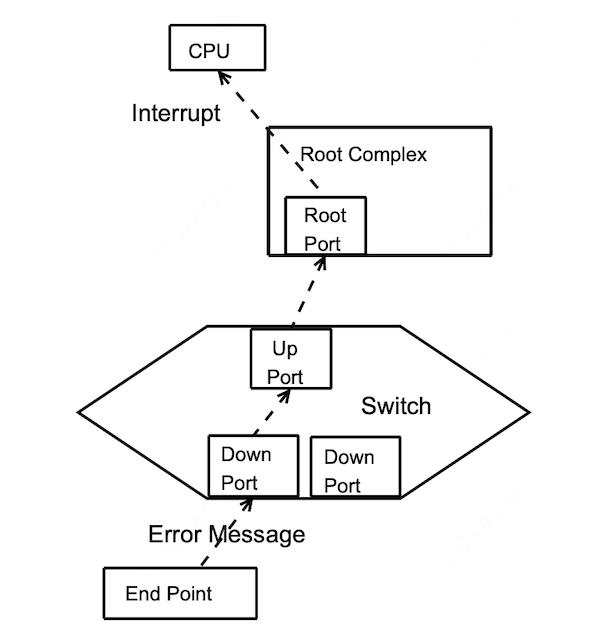

在 PCIe 拓扑中，Root Port 是错误消息的汇聚点。下游设备发生错误时，会将包含源设备 BDF（Bus:Device:Function）信息的 Error Message 发送给 Root Port。Root Port 再根据配置决定是否向系统上报。

内核中 AER 处理流程主要在中断上下文中完成：

irq_thread()
 → irq_thread_fn()
    → aer_isr()
    → aer_process_err_devices()
        → aer_print_error()      // 打印错误信息
        → handle_error_source()  // 清除或恢复错误

HUATUO 重点关注 aer_process_err_devices() 中的 tracepoint: aer_event，可获取设备标识、错误类型等完整信息，足以精确定位 PCIe 设备故障。

应用实践案例

HUATUO 通过 tracepoint 实时捕获硬件故障事件，记录故障类型、设备标识、详细错误描述及时间戳等信息，并支持本地存储与 Elasticsearch 持久化。

网卡链路故障示例

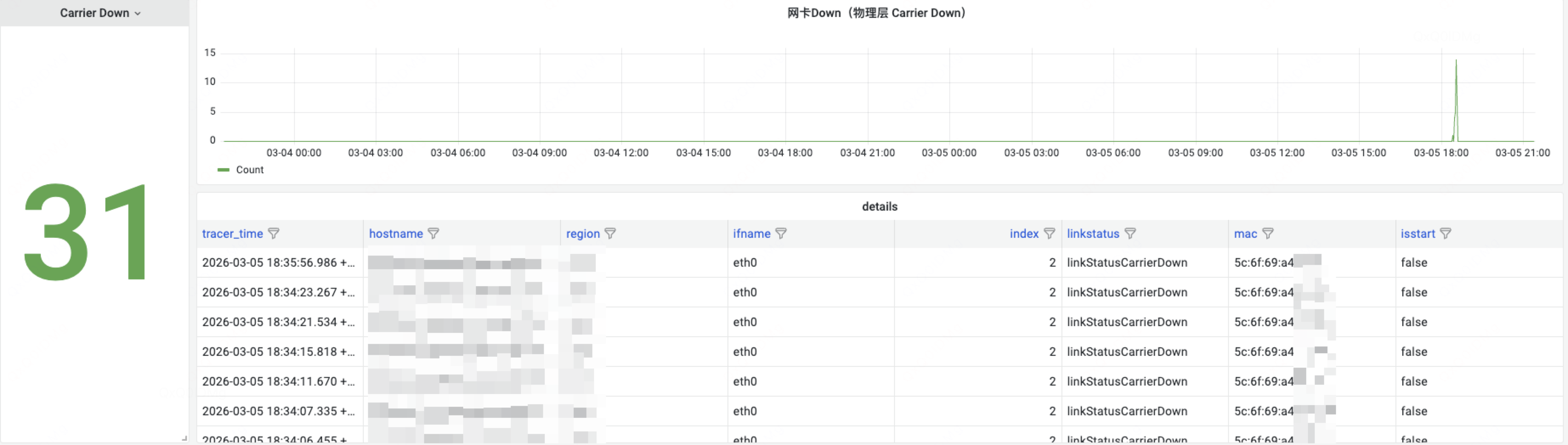

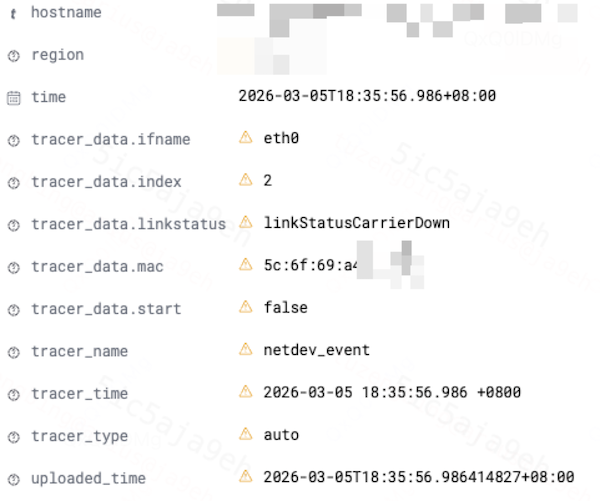

HUATUO 捕获的线上网卡 carrier down 事件（经排查为光模块信号衰减导致），导致业务指标出现明显抖动：

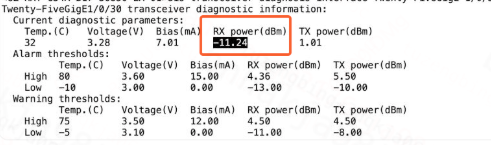

交换机侧确认光模块问题：

{
  "hostname": "your-host-name",
  "region": "xxx",
  "uploaded_time": "2026-03-05T18:28:39.153438921+08:00",
  "time": "2026-03-05 18:28:39.153 +0800",
  "tracer_name": "netdev_event",
  "tracer_time": "2026-03-05 18:28:39.153 +0800",
  "tracer_type": "auto",
  "tracer_data": {
    "ifname": "eth0",
    "index": 2,
    "linkstatus": "linkstatus_admindown",
    "mac": "5c:6f:11:11:11:11",
    "start": false
  }
}

linkstatus 可能取值包括：

linkstatus_adminup / linkstatus_admindown
linkstatus_carrierup / linkstatus_carrierdown

配套硬件丢包指标示例：

huatuo_bamai_netdev_hw_rx_dropped{host="hostname",region="xxx",device="eth0",driver="ixgbe"} 0

RDMA PFC 网络拥塞指标：

# HELP huatuo_bamai_netdev_dcb_pfc_received_total count of the received pfc frames
# TYPE huatuo_bamai_netdev_dcb_pfc_received_total counter
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="0",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="1",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="2",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="3",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="4",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="5",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="6",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="7",region="xxx"} 0
# HELP huatuo_bamai_netdev_dcb_pfc_send_total count of the sent pfc frames
# TYPE huatuo_bamai_netdev_dcb_pfc_send_total counter
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="0",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="1",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="2",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="3",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="4",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="5",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="6",region="xxx"} 0
huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="7",region="xxx"} 0

通用 RAS 硬件故障指标

huatuo_bamai_ras_hw_total{host="hostname",region="xxx"} 0

内存故障案例

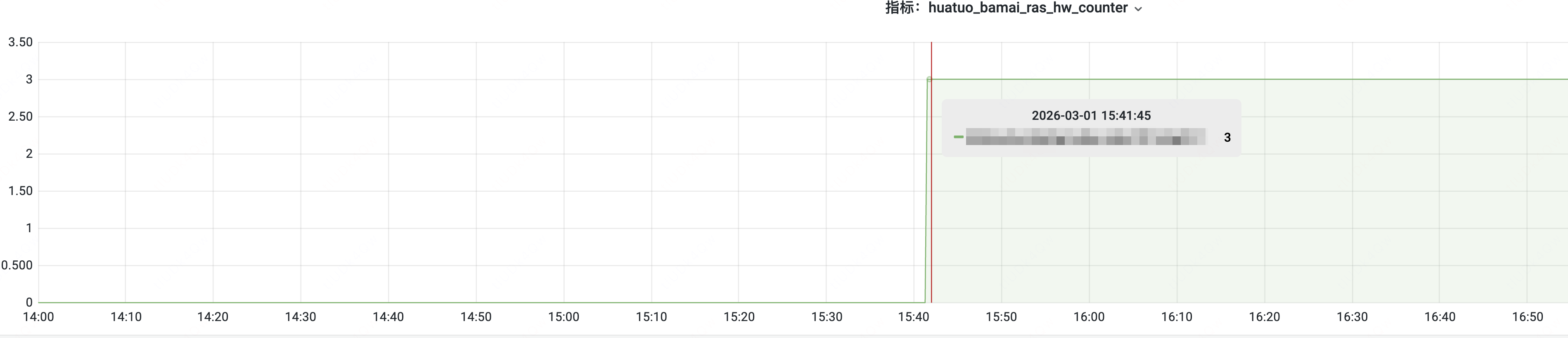

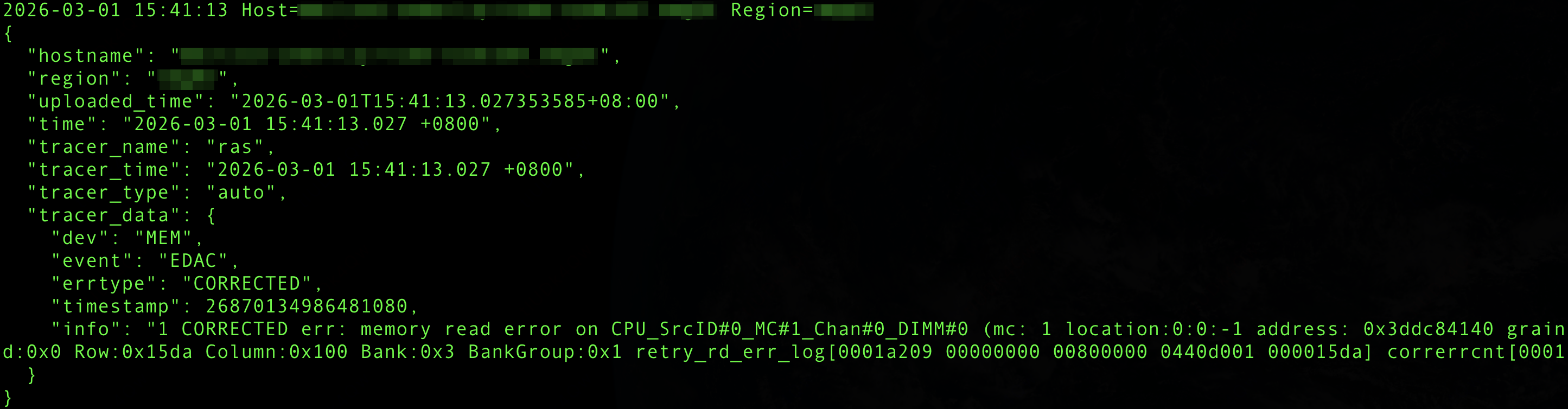

线上机器内存 corrected 错误监控与详细日志：

触发故障的设备：MEM
故障类型：CORRECTED
tracer触发时间：2026-03-01 15:41:13.027
触发源：EDAC
具体设备反馈信息：
memory read error on CPU_SrcID#0_MC#1_Chan#0_DIMM#0 (mc: 1 location:0:0:-1 address: 0x3ddc84140 grain:32 syndrome:0x0  err_code:0x0101:0x0090 ProcessorSocketId:0x0 MemoryControllerId:0x1 PhysicalRankId:0x0 Row:0x15da Column:0x100 Bank:0x3 BankGroup:0x1 retry_rd_err_log[0001a209 00000000 00800000 0440d001 000015da] correrrcnt[0001 0000 0000 0000 0000 0000 0000 0000])

总结

Linux 内核 RAS 机制结合 MCE、EDAC、AER 等子系统，构建了从硬件错误感知到软件层上报与恢复的完整链路。HUATUO 项目通过 eBPF 轻量级捕获关键 tracepoint，实现对 CPU、内存、PCIe、网卡等硬件故障的实时、精准监控，为大规模分布式系统提供了可靠的故障诊断能力。
